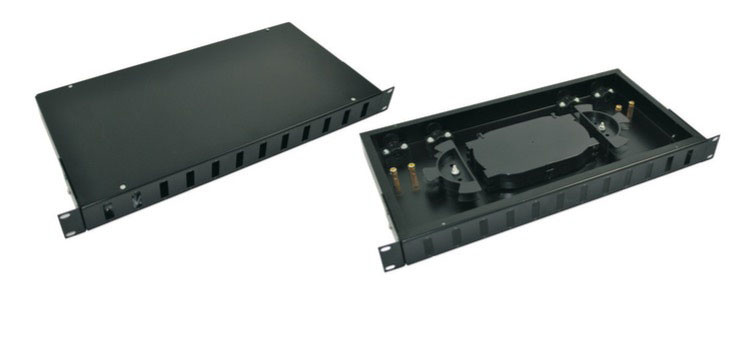

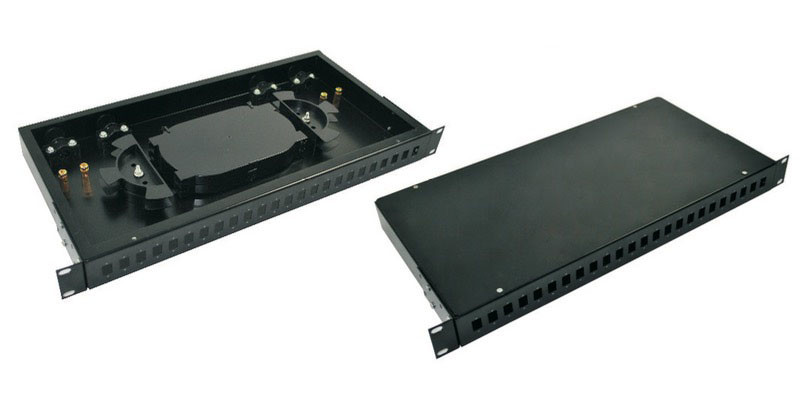

19" 1U panneau électrique de distribution de la taille ODF d'Ethernet optique de cadre

Ftth 19" tableau de connexion des fibres de la taille 1U, vues de distribution optiques optiques de coffret d'extrémité de fibre ODF

Caractéristiques :

1) 19" cadre standard est employé
2) conçu par plein modulization :
a) la boîte d'unité a des fonctions telles que la fusion de fibre optique, plateau stockant et
distribution
b) chaque module de fusion peut être séparément sorti pour satisfaire les exigences en
cadre fonctionnant
3) le câble à fibres optiques, la fibre de tresse et les cordes de correction peuvent être clairement surveillés
4) l'opération commode peut encore être garantie quoique la capacité
a atteint son maximum
5) des adaptateurs tels que FC, Sc peuvent être installés par le module de fusion
6) la température fonctionnante : -5 – 40°C
7) hygrométrie : ≤85% (30°C)
8) pression atmosphérique : 70 - 106kPa
9) longueur d'onde fonctionnante standard : 850nm, 1,310nm, 1,550nm
10) perte de connecteur : ≤0.5dB
11) Perte arrière de vague :
a) PC : ≥40dB
b) UPC : ≥50dB
c) RPA : ≥60dB
12) Résistance à la tension entre l'au sol à haute tension de protection et
cadre : ≥3KV) (de C.C/1min aucune piqûre ou arc
13) Résistance d'isolation entre l'au sol à haute tension de protection et
cadre : ≥1,000mΩ/500V (C.C)
14) La vie : 1 000 fois

La boîte de distribution optique est utilisée sur le terminal optique de réseau d'accès, elle agit en tant que distribution et fusion optiques.

le corps 1.Box est fait de matériaux en métal, il semble gentil dans la forme et son opération est commode, anti-vieillissement et la corrosion peut être grâce assurément à l'adoption des matériaux de composé de SMC, la représentation de cachetage répond aux exigences d'IP65-level de la norme GB4208, ainsi, il convient à la distribution extérieure.

2.It est la combinaison de trois fonctions, à savoir fusion optique, magasin et distribution ; Le plateau de fusion peut être retourné, peut également être retiré pour fonctionner en dehors de la boîte, l'expansion de la capacité est facile ;

3. le daptor est installé avec un certain ange, entretien est facile, perte de transmission est bas ; Il adapte au câble de fibre optique commun, aussi à la fusion du câble de fibre optique de bande.

la température 4.Working : -5°C~40°C, hygrométrie : pression atmosphérique de ≤85% (30°C) : 70~106Kpa ;

longueur d'onde 5.Standard fonctionnante : 850nm 1310nm 1550nm

perte 6.Connector : ≤0.5dB

perte 7.Backwave : PC≥40dB, UPC≥50dB, APC≥60dB ;

8.Resistance à la tension entre l'au sol de protection et le cadre à haute tension : ≥3KV) (de C.C/1min aucune piqûre ou arc.

résistance 9.Insulation entre l'au sol de protection et le cadre à haute tension : ≥1000MΩ/500V (C.C)

10.Life : 1000 fois

Application :

Boucle d'abonné de télécommunication

Fibre à (FTTH) à la maison

LAN/WAN

CATV
