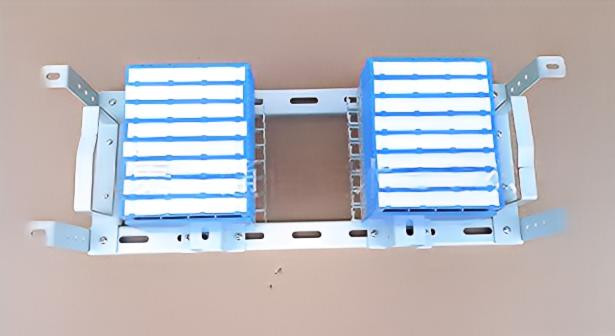

Multiplexeur 112 320/640 approbation de l'ohm du cadre de distribution de Digital de systèmes MPX286 120 ROHS

Multiplexeur 112 vue de distribution de Digital de 320 systèmes des systèmes 640 120 ohms

Caractéristiques principales/usages spéciaux/données techniques :

L'unité AS-DDF-MK16 est employée pour la distribution et le transfert des signaux numériques entre les équipements numériques de réutilisation et le cadre de distribution numérique est employé pour la distribution et le transfert des signaux numériques entre les équipements numériques de réutilisation et les systèmes de commutation commandés par programme, aussi bien que parmi les équipements numériques de réutilisation.

1, avec une structure ouverte, la surface du cadre est pulvérisé avec des plastiques époxydes par électricité statique, avec l'adhérence forte, il semble gentil dans la forme et doux en couleurs. L'espace de distribution est spacieux, il semble gentil dans la forme et ordonné dans le câblage, la grande capacité, l'installation commode, la disposition flexible et la construction modulized.

2, taux de travail : 2Mb/s

3, impédance de représentation : 120Ω (équilibre)

4, résistance intermédiaire entre les terminateurs tubulaires : ohm pas plus de 7m entre le roseau intermédiaire dans la condition standard d'examen ;

5, rapport d'interférence : ≥60dB (50kHz~3.1MHz)

6, perte d'isolation : ≤0.4dB (50kHz~3.1MHz) ;

7, perte d'onde inverse : ≥18dB (50kHz~3.1MHz) ;

8, résistance intermédiaire : ) (À C.A./1min aucune piqûre ou arc.

a. ≥500V (dans la condition standard d'examen) ;

b. ≥500V (ensuite de la température haute-basse) ;

c. ≥250V (ensuite d'humide) ;

9, résistance d'isolation entre l'au sol à haute tension de protection et cadre : (500V (C.C)

a. ≥1×103 MΩ (dans la condition standard d'examen) ;

b. ≥1×102 MΩ (ensuite de la température haute-basse) ;

c. ≥1×20 MΩ (ensuite d'humide) ;

10, retirant la force :

a. ≥24 (dia.0.4)

b. ≥ 38 (dia.0.5)

c. ≥ 52 (dia.0.6)

d. ≥ 96 (dia.0.8)

11, la vie : 200 fois

systèmes de commutation commandés de rogramme, aussi bien que parmi les équipements numériques de réutilisation. État d'environnement : - 5-40 degré Celsius ; Hygrométrie <85>

* matériel : acier inoxydable et cuprum, placage à l'or de cuprum au-dessus de nickel

* la représentation de l'anti-brûlure : PBT (UL94V-0) ou ABS d'anti-brûlure (UL94V-0), combustibilité a réalisé la norme de GB/T 5169.7-1985 ;

* caractéristiques de construction : adoptez la conception de modularisation, en ayant des caractéristiques des perspectives élégantes et de la résistance élevée ;

* extraction de la force : étamez l'électrodéposition en bronze et argentée (uinch 20-40), retirant la force pas moins que 25N,

* résistance intermédiaire entre les terminateurs tubulaires : ohm pas plus de 7m entre le roseau intermédiaire dans la condition standard d'examen ;

* résistance intermédiaire : ohm pas plus de 3m dans la condition standard d'examen ;

* impédance de représentation : 120Ω (équilibre)

* taux de travail : 2Mb/s

* résistance d'isolation : 1000MΩ/500V (C.C)

* résistance à la tension : aucune panne ou arc pour 1 minute sous 1KV (C.C)

* rapport d'interférence : ≥60dB (50KHz-210MHz)

* perte embrochable : ≤0.4dB (50KHz-210MHz)

* perte arrière de vague : ≥18dB (50KHz-210MHz)
